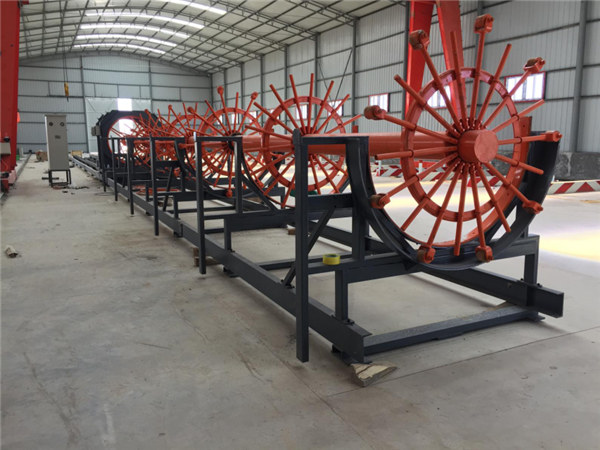

soldadura de acero de la jaula del rebar del acero de pila del refuerzo del CNC que hace la máquina

Soldadura de la jaula del Rebar del acero de pila del refuerzo del CNC que hace la máquina

Descripción del producto

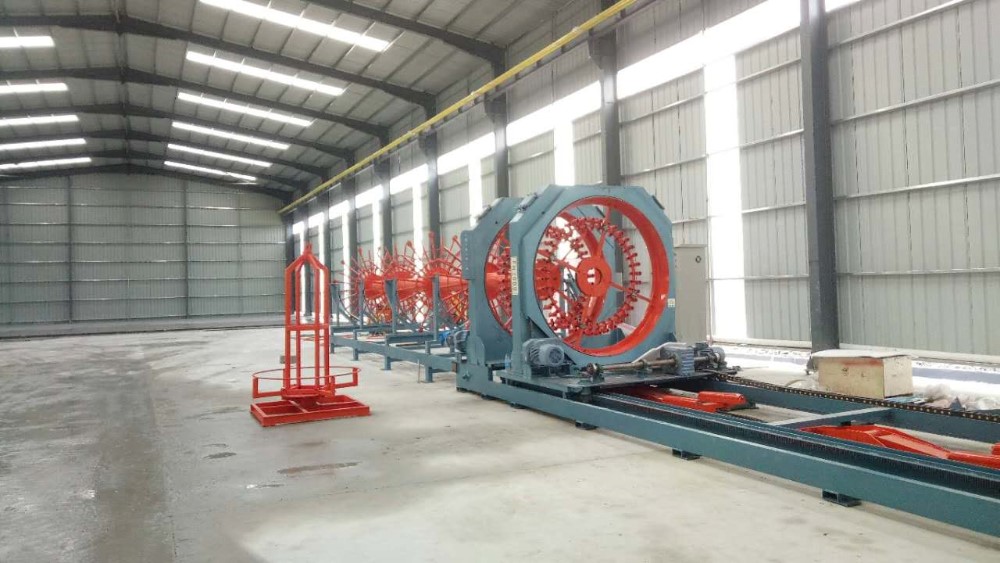

Pila de refuerzo CNC Soldadura de acero de la jaula del Rebar que hace la máquina
Máquina de fabricación de jaula de barras de refuerzo CNC por esperar automáticamente puntos en el material; El refuerzo principal del bastidor artificial a través del catéter de disco fijo al conducto de placa móvil, y el paso por herramientas eléctricas será el refuerzo principal fijo en el catéter de disco móvil, bobinas después de la soldadura enderezadora en el refuerzo principal; Y luego comience la soldadura normal, la placa fija y la placa de rotación síncrona y la placa de movimiento de acuerdo con la velocidad preestablecida (la velocidad de marcha se puede ajustar de acuerdo con la operación de la competencia de los trabajadores), soldando al mismo tiempo, para hacer el acabado Jaula de refuerzo de acero.

Modelo de equipo
FH1500
FH2000
FH2500
Para el diámetro de la pila （mm
600--1500
800--2000
1000--2500
El refuerzo de la longitud estándar de la jaula （m） otra longitud, se puede hacer como requisitos de los clientes
12 18 22 27
12 18 22 27
12 18 22 27
Peso de la jaula （kg
4500
6000
8000
El diámetro del refuerzo principal （mm）
Φ12 - Φ40
Φ12 - Φ40
Φ12 - Φ40
Diámetro del disco （mm
Φ6 - Φ16
Φ6 - Φ16
Φ6 - Φ16
Echada espiral （mm）
50--400
50--400
50--400
La forma de soldadura
Soldadura de protección de dióxido de carbono
Soldadura de protección de dióxido de carbono
Soldadura de protección de dióxido de carbono
Parámetros de la estación hidráulica （Mp）
8
8
8
Los parámetros de la fuente de alimentación.
380v 50hz
380v 50hz
380v 50hz
Potencia （Kw）
13, la potencia de producción más poderosa de 10.
23, la potencia de producción más potente de 18.
29, la potencia de producción más poderosa de 23.

Principales características

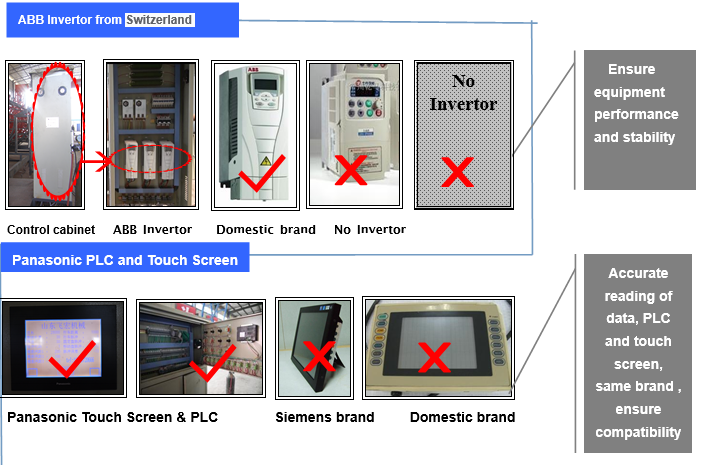

1. Sistema de control: adpot Import ABB invertor y Panasonic PLC y componentes de control electrónico de pantalla táctil para garantizar el funcionamiento estable del equipo.
2. Fácil de operar, fácil de usar, tres personas pueden trabajar.
3. La precisión del control de errores de diámetro de la jaula, el error de espaciado de las barras de armadura es pequeño, se puede controlar dentro de 1 cm; Un error de espacio entre las bobinas de un metro se puede controlar dentro de 5 mm。
4. Puede producir una barra longitudinal doble con alambres espirales dobles, jaula de refuerzo de alta calidad.
5. Excelente mano de obra y estricto control de calidad, alta precisión, resistencia al desgaste, fácil mantenimiento y larga vida útil.
6. El peso de toda la máquina es 1/3 más que el del mismo tipo de equipo en la industria.
7. El sistema hidráulico está diseñado especialmente, adoptó el componente hidráulico que se usa actualmente en el mundo, que es duradero y con alta capacidad de intercambio. Con más rodillos de alimentación hidráulicos automáticos, para evitar la deformación de la jaula de acero debido a su propio peso
8.Equipado con dispositivo de alimentación automática, fácil de operar y mejorar la eficiencia.

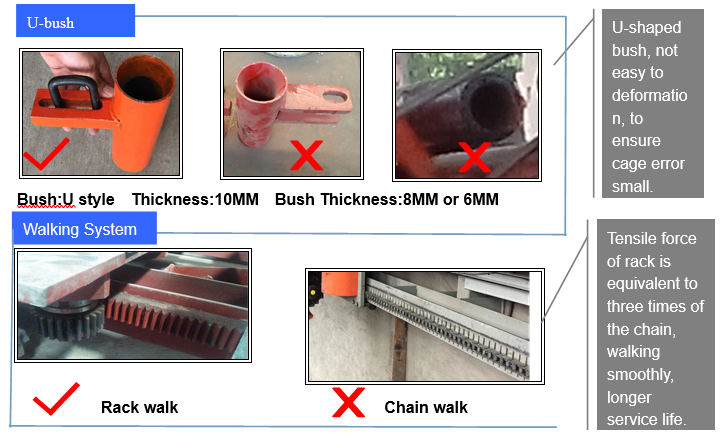

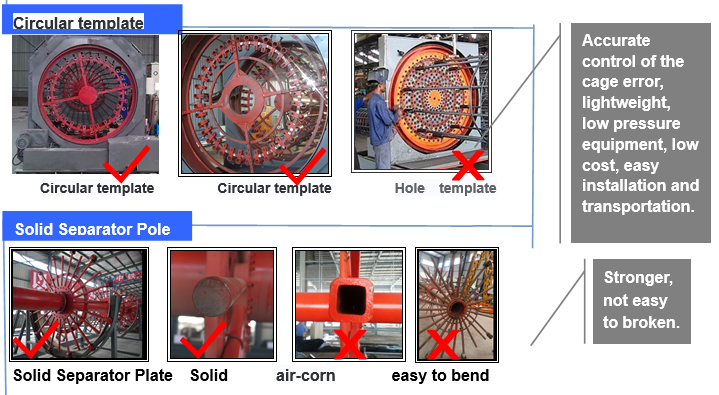

9. La plantilla que usa el anillo de plantilla más la combinación de catéter estilo U, se puede reemplazar rápidamente y transformar la cantidad de alambre de jaula de acero principal.
10. Equipado para equipos de accesorios Máquina de doblado por arco y Soldadura por arco con protección de CO2.

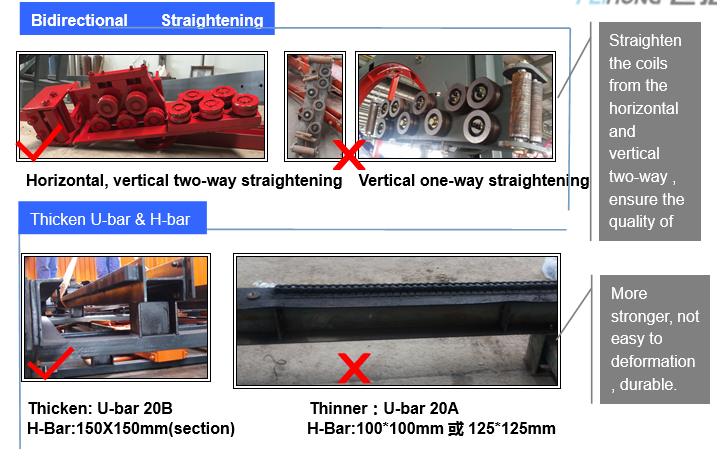

11. El brazo enderezador BI-direccional está hecho de un material de aleación de alta resistencia, alta resistencia, antidesgaste y mejora la vida útil de las piezas de desgaste, puede el ajuste bidireccional horizontal / vertical de las bobinas para garantizar la calidad de la caja de barras de refuerzo.

Detalles Rápidos

Tipo: Otro
Lugar de origen: Shandong, China (continental)
Nombre de la marca: JIAXIN
Número de modelo: FH1500 FH2000 FH2200 FH2500
Voltaje: 380V 50HZ 3Phase
Corriente: 40A
Capacidad nominal: 23kw
Ciclo de trabajo nominal: 60%
Dimensiones: 26MX6MX2M
Peso: 18000kgs
Uso: Máquina de soldadura
Certificación: ISO9001
Nombre: Máquina de la fabricación de la soldadura de la jaula del Rebar del acero de pila del refuerzo del CNC
Garantía: un año
Diámetro de la jaula: 600mm-2000mm
Longitud de la jaula: 2000- 18000mm
Color: naranja, azul, gris .....
Diámetro de las bobinas: 5 ~ 16 mm
Diámetro de la línea de barras: 12 ~ 40 mm
Temperatura de trabajo: 0 ~ 40
Sistema hidráulico: 10Mp
Soldadura: soldadura por arco blindado de CO2
Servicio postventa proporcionado: ingenieros disponibles para el servicio de la máquina.
