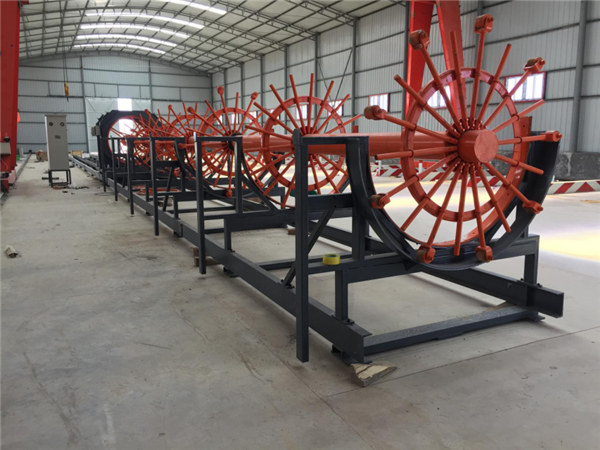

armadura de costura de refuerzo de soldadura

armadura de costura de refuerzo de soldadura

Este maestro de teatroJaula de soldadura Mahine) establece la separación entre estribos a través de PLC, con alta precisión.

Descipción de máquina de soldadura de jaula

De acuerdo con los requisitos de construcción, la barra longitudinal se alimenta a través del orificio en el disco de roatato fijo por el ser humano y se fija, suelde una cabeza de los estribos a la barra longitudinal, y el disco giratorio se enrolla y retrocede a una distancia fija para soldar a Barra en espiral a la barra longitudinal, así es como se forma la jaula de pilotes (jaula soldada, jaula de refuerzo).

Precisión de la jaula soldada: la jaula de refuerzo necesita una alta precisión de la separación de los estribos, este guardamuestras (máquina de soldadura de jaula) establece el espaciamiento de los estribos a través del PLC, por lo que puede prometer una alta precisión; Velocidad, por lo que en el control de PLC, no habrá necesidad de preocuparse.

Parámetros técnicos:

ModeloRN-LH1250RN-LH1500RN-LH2000RN-LH2500
Jaula de pila dia.200-1250mm300-1500mm400-2000mm400-2500mm
Peso de la jaula de pila3000kg4500kg6000kg8000kg
Diámetro de la barra longitudinal.12-40mm12-40mm12-40mm12-40mm
Estribos dia.5-16mm5-16mm5-16mm5-16mm
Campo de estribos50-450mm50-450mm50-450mm50-450mm
Fuerza hidraulica10Mpa10Mpa10Mpa10Mpa
Potencia (incluyendo dispositivo de alimentación)11kw13kw23kw30kw
Dimensiones generales (L * W * H)25 * 1.8 * 2m29 * 2 * 2.2 m30 * 2.5 * 2.8 m43 * 3 * 3.5 m
Peso total8T12T18T23T

Rasgos característicos

Alta tasa de producción:

Normalmente, requiere 10 trabajadores, divididos en dos turnos de trabajo, para ayudar en la alimentación, soldadura e instalación interior. Con la ayuda de estos 10 trabajadores, esta máquina puede producir al menos 20 jaulas terminadas un día.

Calidad de jaula estable:

En comparación con la fabricación manual de jaulas, la producción de mecanización puede alcanzar una mejor calidad de la jaula con un paso en espiral regular, por lo que las jaulas terminadas comparten el mismo diámetro y forma, su calidad concuerda completamente con los estándares esperados.

Bajo costo de producción:

En comparación con la fabricación manual de jaulas, no hay necesidad de que la producción de mecanización fije el anillo interior en barras longitudinales con alambre, lo que puede ahorrar un 1% en el costo del material.

Tiempo de elevación corto:

Con la ayuda de la plantilla, las barras longitudinales se colocan uniformemente en la circunferencia, de modo que es fácil trasladar dos jaulas y puede ahorrar tiempo de elevación.

Colocación de personal

Normalmente 5 trabajadores por turno.

Alimentación: 2 trabajadores.

Soldadura: 1 trabajador

Instalación de anillos interiores: 2 trabajadores.

El número requerido de trabajadores y su colocación no se fija todo el tiempo, realice cambios de acuerdo con el tamaño de la jaula

Tasa de producción:

1000mm dia. Jaula: dos turnos de trabajo, 200-260 m por día por máquina;

1250mm dia. Jaula: dos turnos de trabajo, 180-230 m por día por máquina;

1500mm dia. Jaula: dos turnos de trabajo, 150-200 m por día por máquina.

Plantillas de jaula:

Las plantillas con diferente número de orificios circulares se utilizan para la producción de jaulas de diferentes diámetros. Cada plantilla es para un diámetro de jaula específico. Realice la instalación de la plantilla correspondiente antes de la producción de la jaula. Si el comprador desea producir una jaula de diferente diámetro pero sin una plantilla combinada, díganos que hay dos soluciones: 1. Suministramos directamente una nueva. 2. El comprador puede hacerlo de acuerdo con nuestro dibujo de diseño proporcionado en el lugar local.

Lapear la articulación en una jaula más larga

Hay dos soluciones para la unión de la jaula.

Junta de solapa de barras de acero: junte dos barras cortas de acero en una larga, luego fije las barras largas en las plantillas y suelde las barras en espiral para formar una jaula larga.

Junta de solapa de jaula: haga dos jaulas cortas, cuya longitud es la misma que sus barras longitudinales. Luego coloque dos jaulas cortas en una larga.

Instalación de aros interiores

Para aumentar la deficiencia de soldadura, recomendamos realizar la instalación de los anillos interiores después de que la jaula esté soldada en forma.

Y suministramos doblador de estribo emparejado para producir anillos interiores. Los anillos que produjo no son un círculo completo (en forma de C) para facilitar la instalación.

Requisitos del sitio de instalación

1. La máquina debe instalarse sobre un suelo de cemento uniforme.

2. Tamaño del sitio de instalación: 12M + 2M máquina: 30 m de largo y 5 m de ancho

Máquina de 18M + 2M: 50m de largo y 5m de ancho.

3. El toldo debe instalarse después de la instalación de la máquina, de lo contrario se convertirá en un obstáculo.

4. La instalación de la máquina y el toldo debe tener en cuenta la entrega de la jaula terminada, lo que hace que el camión de 17 m de longitud extrema sea de fácil acceso.

5. La colocación de los postes del toldo debe considerarse cuidadosamente, de lo contrario se convertirá en un obstáculo durante la entrega de la jaula terminada.

6. Fuente de alimentación: 380V 50KW

Capacidad instalada: 7KW (Incluyendo equipos de soldadura)

Fluctuación de tensión: dentro del 5%.

Coloque la caja de alimentación cerca del gabinete de control.

7. El área de almacenamiento de la jaula terminada debe ser lo más grande posible, que puede almacenar al menos 3 días de producción. Normalmente, alrededor de 200 m de jaula se produce un día (2 turnos de trabajo).

8. Se requiere una grúa y un indicador de nivel para la instalación de la máquina. Al menos un trabajador del comprador debe participar en la instalación de la máquina y realizar pruebas de funcionamiento para obtener conocimientos básicos sobre cómo operar y mantener esta máquina.
