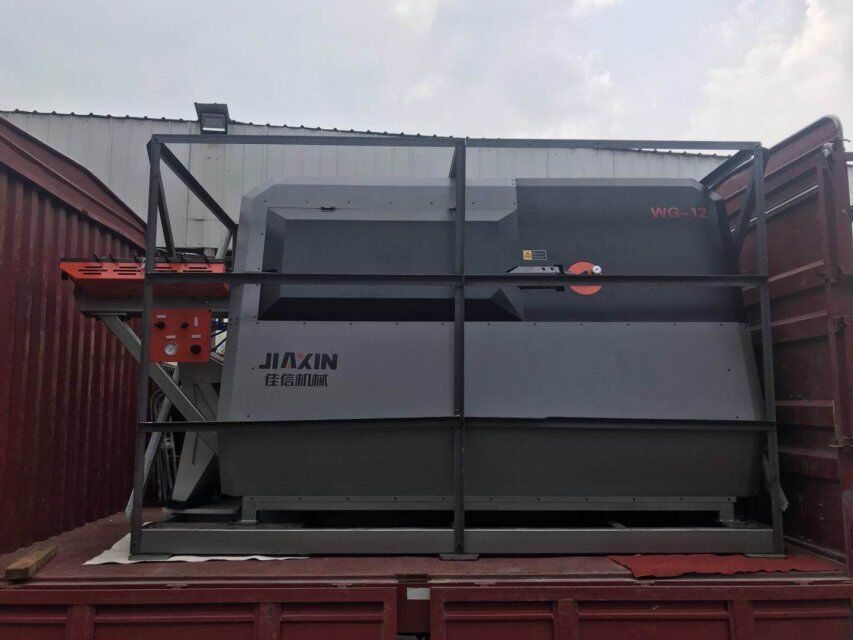

Dobladora de estribo automática
♦ Esta máquina dobladora de estribo automático utiliza el sistema de control FATEK o Simens con pantalla táctil, podría realizar automáticamente el procesamiento de la alimentación, enderezar, doblar y cortar barras de refuerzo.
♦ El diámetro máximo de flexión de la máquina dobladora de estribo automático de la armadura es de 12 mm, ampliamente utilizado en la industria de la construcción y la empresa de fabricación de varilla corrugada;
Ventajas de elegir JIAXIN Máquina dobladora de acero
1. La máquina dobladora automática Stirrup es altamente automatizada, y la máquina automática dobladora Stirrup puede ingresar cientos de gráficos de procesamiento geométrico (o hacer gráficos). Establezca arbitrariamente las dimensiones de procesamiento requeridas, y puede elegir cualquier tipo de gráfico.
2. Combine con ruedas de enderezamiento horizontales y verticales, con el motor servo de la marca Big 18.1kw Vector, asegúrese de obtener la mejor precisión al enderezar la barra de refuerzo.
El eje 3.bending podía girar y el telescopio a alta velocidad, podría cortar barras de refuerzo muy rápido para obtener una alta precisión de flexión.
4. La gran capacidad de almacenamiento de la máquina dobladora de estribos automáticos puede ahorrar muchos gráficos de procesamiento,
5.Perfecta combinación de enderezar, dimensionar, doblar, aro y cortar las funciones de la barra de acero, procesando en alta eficiencia y realizando realmente la función de una máquina con múltiples funciones.
6. El equipo solo necesita una operación de una persona, la capacidad máxima es de 1800 horas / tipo de aro, lo que mejora considerablemente la eficiencia de producción y ahorra costos de mano de obra.
7. el trabajo de la línea doble puede lograr una operación eficiente y mejorar la eficiencia de producción.
8. La máquina dobladora de estribos automáticos que utiliza el sistema de servocontrol, el servomotor y el servomotor adoptan marcas famosas internacionales, alta precisión, baja tasa de fallos, y realizan todo el proceso de doblado automático e ininterrumpido.
Dobladora de estribo automática presupuesto
Rango de procesamiento de un solo acero: Nivel I acero redondo 4-12mm /
Hilo nivel III acero 6-12mm
Rango de procesamiento de aceros dobles: acero redondo Nivel I 6-10 mm / hilo Nivel III acero 6-8 mm
Eficacia de procesamiento: 1440 pcs / hora
Max. Ángel de flexión: ± 180 °
Max. Velocidad de alimentación: 2000mm / s
Max. Velocidad de doblado: 1000 (° / s)
Distancia al suelo del husillo de flexión: 1120 mm
Longitud del lado del estribo: 130--1800mm
Consumo medio de energía eléctrica: 6kw / h
Capacidad total: 32.35kw
Característica de dobladora de estribo automática
1, equipo de producción de dobladora de estribos automáticos, al mismo tiempo con la función de enderezamiento, una máquina con dos.
2, Uso automático de la máquina dobladora de estribos del control inteligente, procesando una variedad de tamaños, una variedad de cuadrados, rectangulares, de diamante, polígono.
3, desde la materia prima de la varilla de alambre hasta los productos de estribo, una moldura, procesando barras de alambre de alta resistencia laminadas en caliente y en frío.
4, alta eficiencia de producción, bastante veinte a treinta trabajadores.
5, equipo, fuerte, operación de una sola persona, ahorra mucho trabajo.
6, excepto las materias primas, en el trabajo es el moldeado continuo casi sin pérdida de cabeza de material de acero.
7, cubre un área pequeña, guarda el área de trabajo de alineación y el área de trabajo de corte, puede operar en un área estrecha.
8, los costos de mantenimiento del equipo y los costos de energía son muy bajos.
Dobladora de estribo automática características del proceso de diseño
1.El equipo adopta el principio de movimiento de servomotor + origen limpio sin ninguna contaminación para el medio ambiente.
2. La acción telescópica de flexión está equipada con dos sensores de detección de alta precisión para garantizar la fiabilidad del 100% de la acción.
3.no se producen ruidos de la bomba de aire y del cilindro, ahorre el tiempo de mantenimiento de los neumáticos, al mismo tiempo que no hay consumo de energía de la bomba de gas, puede ahorrar dos kilovatios por hora.
El tipo de diseño de cuchillo fijo 4.split, sin necesidad de reemplazar el mantenimiento completo, conveniente, reduce el costo; El cortador fijo se puede utilizar en dos lados, mejorar la vida útil; Cuatro lados con un diseño de herramienta móvil, la vida útil aumentó 4 veces, lo que reduce considerablemente el costo.
Características del proceso de procesamiento de piezas.
Con una serie de centros de corte por láser CNC completamente automáticos, múltiples robots de soldadura automáticos, cientos de centros de mecanizado horizontales y verticales precisos, mecanizado de alta precisión de piezas y componentes, el tipo de cambio del cien por ciento.
1. Máquina automática de doblado de estribo Mecanismo de tendido de cables
(1) Dos conjuntos de racks de artillería, cada conjunto puede soportar 2 toneladas. El bastidor L es horizontal y se puede colocar horizontalmente. Después de colocar las barras de acero, las varillas de alambre se entregan automáticamente al motor principal.
(2) la cesta de alambre L está equipada con un conjunto de dispositivos de cableado que pueden prevenir efectivamente que la barra de acero se desordene.
2.El mecanismo de enderezamiento de la tracción se compone de dos enderezadores transversales externos e internos, y las dos últimas ruedas de enderezamiento se dividen en dos partes, lo que garantiza el ajuste independiente del enderezamiento de doble cable.
3.El cizallamiento en la máquina dobladora de estribo automática del mecanismo de doblado y cizallamiento está compuesto por una cuchilla fija y una cuchilla móvil accionada por un motor eléctrico. La cuchilla fija se usa para limitar la dirección de la barra de acero y se puede reemplazar rápidamente en unos pocos segundos. La cuchilla móvil se puede utilizar en cuatro lados y el costo de mantenimiento es bajo.
4.El sistema de control eléctrico adopta el sistema de control industrial por computadora CNC con alta precisión, y puede adaptarse al muy mal ambiente de trabajo. Con la pantalla a color de cristal líquido, a través de la entrada de la pantalla táctil, podemos diseñar 32 estribos y barras de contorno con cualquier forma en las esquinas.
¿Por qué elegir JIAXIN? máquinas de doblado de estribo para la venta
Somos fabricantes de dobladoras de estribo, dobladoras automáticas de barras de acero CNC, dobladoras de estribos automáticas, cortadoras, enderezadoras de barras de acero, etc. También podemos suministrar la configuración de una nueva línea de servicio de fábrica. Ya hemos exportado varios tipos de dobladoras automáticas de estribos, dobladoras automáticas de estribos a países y regiones de ultramar como Indonesia, Parkistan, Vietnam, Myanmar, Corea, Malasia, Sudáfrica, Medio Oriente del sudeste asiático, etc.
